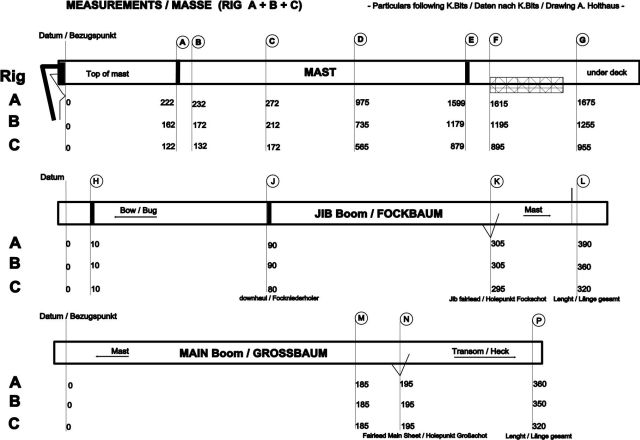

In der Grafik sind alle Maße für die Bohrungen und für die Position der verschiedenen Rig-Komponenten angegeben.
Sie beziehen sich auf Masten und Bäume aller drei Rigs einer IOM-Yacht.
Die Maße entsprechen den Angaben in der Rig-Bauanleitung nach K.Bits. Es wurden hier die Angaben zu allen Rigs in einer Grafik zusammengefasst.
Die Positionen "A" bis "P" sind auf der Seite  Erläuterungen zur Skizze übersetzt und erläutert.
Die Skizze hat 50 KB und ist im JPG-Format gespeichert. Sie sollten diese auf Ihren Rechner herunterladen und ausdrucken.
|
|
