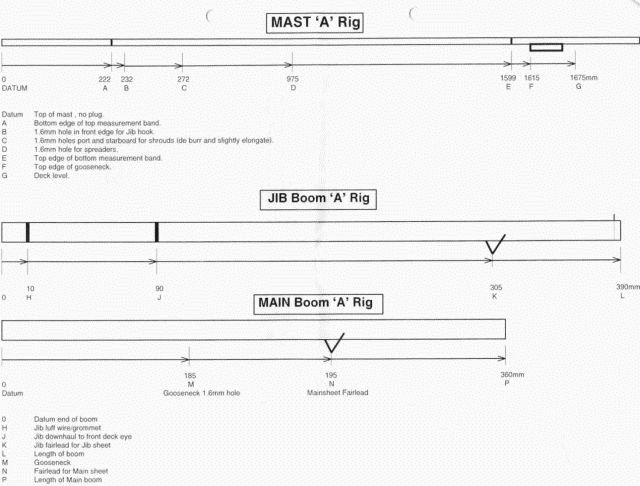

Anleitung für Rig-Bausätze, Skizze
Übersetzung der in der Skizze verwendeten Begriffe und Angaben.  download [3 KB]
hier
Rig : Rig
Rig kit : Rigbausatz
Boom : Baum
Jib : Fock
Main : Großsegel
Datum Top of mast, no plug
Bezugspunkt Mastspitze ohne Mastkopfbeschlag
A Bottom edge of top measurement band
A Unterkante des oberen Vermessungsbandes
B 1,6mm hole in front edge for Jub hook
B Bohrung 1,6mm in der Mastfront für Fockhaken
C 1,6mm holes port and starboard for shrouds (de burr and slightly elongate)
C Bohrungen 1,6mm für Wanten steuer- und backbords (entgraten und vertikal ausfeilen)
D 1,6mm hole for spreaders
D Bohrung 1,6mm für Wantenspreize
E Top edge of bottom measurement band
E Oberkante des unteren Vermessungsbandes
F Top edge of gooseneck
F Oberkante Baumbeschlag
G Deck level
G Oberkante Deck
H Jib luff wire / grommet
H Vorstag aus Litze / Gummiring
J Jib downhaule to front deck eye
J Fockniederholer zur Befestigung am Focklager an Deck
K Jib fairlead for Jib sheet
K Manschette für Fockschot (Holepunkt Fock)
L Length of boom
L Gesamtlänge des Baumes
M Gooseneck
M Bohrung 1,6mm für Baumniederholer
N Fairlead for Main sheet
N Manschette für Großschot (Holepunkt Großbaum)
P Length of Main boom
P Gesamtlänge des Baumes
|
|
