Die Position des Mittelspants (7) ergibt sich, vom Heck aus gemessen, aus dem Maß für die Hinterkante der Finne, plus Finne (80 mm) und Materialstärke der Mastbox (vgl. Plan). Bei mir waren das 495 mm, gemessen (nachträglich für diese Baubeschreibung) über Deck vom Bug aus (Vorderkante Bug). An entsprechender Stelle schneidet ihr Kerben in die Deckauflageleisten (Berghölzer) zur Aufnahme des Mittelspants.
Zur Passung ist vorläufig nur wichtig, dass Teil 7 bündig mit den Deckauflageleisten sein sollte, und dass die vertikale Mittellinie von Teil 7 auf die Mittellinie der Bodenplanke weisen muss.
Zum Boden hin bleibt ein Spalt (Wasserablauf und Raumklima im Rumpf). Das Ding "hängt" zunächst nicht viel mehr als in den Kerben der Deckauflageleisten.
Zwischenräume sollten aufgefüttert werden. Später wird die Sache dann auch gegen die Bordwände aufgefüttert.
|
|
|
|
|
Nun zur Mastaufnahme (mast box). Dessen Position ergibt sich aus dem Maß 18 3/4 inch von Bug zur Mitte des Mastes.
Mitte Mast sollte ca. der Mitte der Mastbox entsprechen, damit später der Mast innerhalb der Mastbox nach vorne oder nach hinten versetzt werden kann. In diesem Fall blieb kein Spalt zwischen Mastbox und Mittelspant (7).

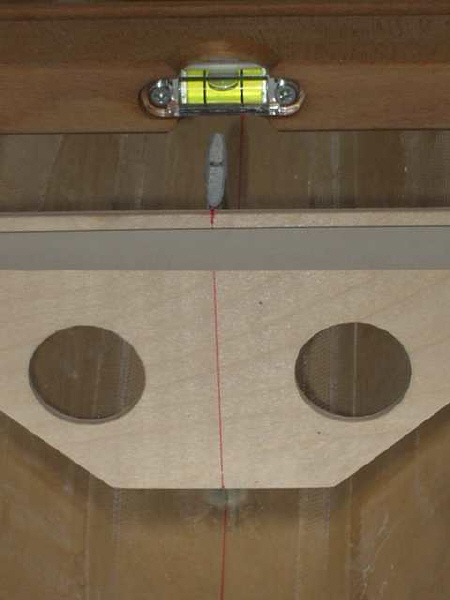

Ausgerichtet wird die Mastbox wieder an der Längsmittellinie der Bodenplanke und an der Mittellinie des Mittelspants (7).
Das Ding müsste so eigentlich senkrecht stehen.
Ihr könnt das nochmal gegenchecken, indem ihr sicherheitshalber die Abstände zur Backbord- und zur Steuerbordplanke (Oberkante Deck) messt.
Wenn alles stimmt, "epoxi in place" und warten bis alles trocken ist.

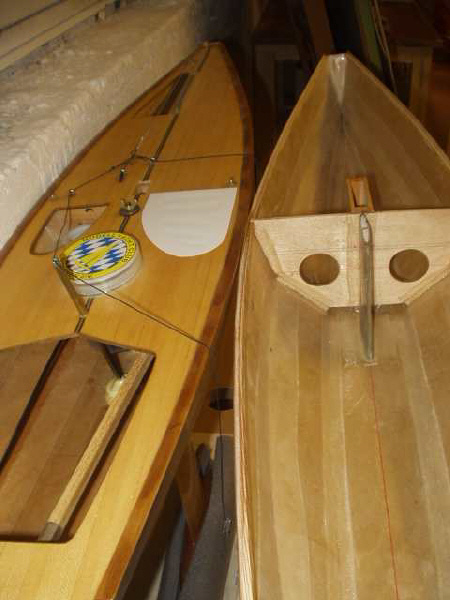

Übrigens: Die Reihenfolge für den Einbau von Mittelspant, Mastbox und Kieltasche ist euch überlassen. Mike Robinson beginnt mit dem Mittelspant, den er erst mal fest einbaut ("epoxied in place"), gefolgt von Mastbox und Kieltasche zum Schluß. Meine Holz-Lady ist auch so entstanden.
Bei der Carbon-Lady habe ich mit der Kieltasche begonnen. Ich hatte den Eindruck, dass die ganze Ausrichterei auf der Workmate mit Wasserwaage und Lot am Schwert einfacher war: man konnte das ganze besser einsehen. Auch war alles zugänglicher für die erste kritische Fixierung des Schwertkastens.
|
|
